Jenis-Jenis Ulir/Drat Bagian II (Cara Membaca dan Menggambar Ulir)

Sambungan ulir sangat luas di pergunakan dalam mesin-mesin, dan terdapat bermacam-macam jenis ulir. Jika diambil sebuah batang berulir, baut umpamanya, dan kernudian dipotong memanjang, maka akan terlihat penampang ulirnya. Ter gantung dari jenis ulirnya, maka penampang ulir tersebut dapat berbentuk: segi tiga, segi empat, trapesium, bulat dsb.nya. Penampang-penampang ini dapat dililitkan melalui garis ulir di dalam atau di luar suatu silinder. Dengan demikian akan terbentuk sebuah ulir dalam atau ulir luar.

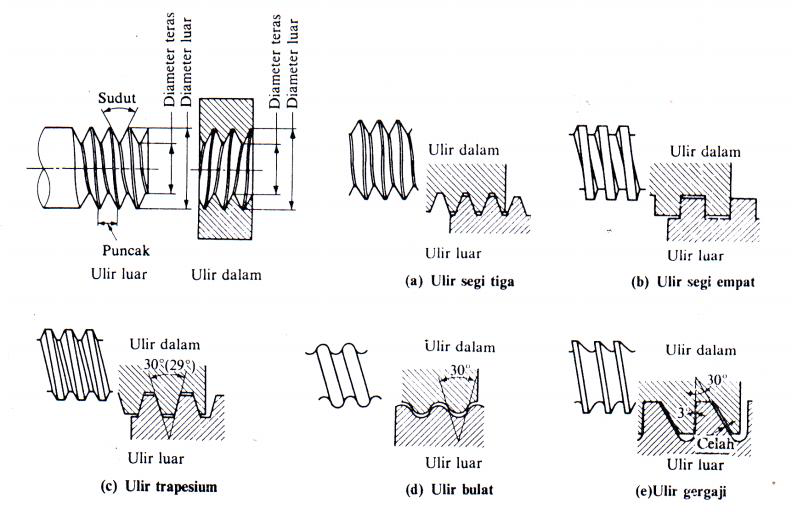

Gambar 1. Bentuk-bentuk Ulir

Untuk menggambar bentuk- bentuk ulir tersebut diperlukan waktu dan pekerjaan yang lama dan membo sankan, bila digambar dalam proyeksi sebenarnya (Gambar 1).
Sebagai gambar kerja, gambar demikian tidak ada artinya. Oleh karena itu, ulir tidak digambar menurut gambar proyeksi yang sebenarnya, tetapi digambar secara sederhana dan diperlengkapi dengan keterangan-keterangan, seperti lambang, yang me nyatakan jenis ulirnya, arah lilitannya, ke kiri atau ke kanan, ulir tunggal atau ganda, jarak antara, dsb.

Pada umumnya ulir digambar secara sederhana, di mana diameter luar ulir digambar dengan garis tebal dan diameter dalamnya dengan garis tipis atau sebaliknya, dapat dilihat pada gambar 2 cara menggambarnya adalah sbb :

1. Diameter luar dari ulir luar d an diameter dalam dari ulir dalam digambar dengan garis tebal.
2. Diameter dalam, disebut juga diameter teras, dari ulir luar, dan diameter luar dari ulir dalam digambar dengan garis tipis.
3. Garis yang menunjukkan batas antara ulir lengkap dan tidak lengkap, ditarik dengan garis tebal.
4. Menurut perjanjian garis yang menunjukkan akar dari ulir tidak lengkap digambar dengan garis tipis, yang mcmbuat sudut 30° dengan sumbu baut.
5. Ujung lubang mata bor digambar dengan sudut puncak 120°.
6. Garis-garis batas ulir, yaitu garis-garis yang menunjukkan batas dalam dan luar dari ulir, digambar dengan garis gores, bila ulirnya tersembunyi.
7. Bagian ulir yang dipotong, diarsir sampai pada batas luarnya .
8. Pada gambar proyeksi rnelintang, akar ulir digambar sebagai bagian dari lingkaran, biasanya tiga perempat lebih, dengan garis tipis.
9. Dalam gambar susunan diameter luar ulir digambar dengan garis tebal (ingat benda pejal tidak boleh dipotong memanjang), dan diameter dari ulir dalamnya digambar dengan garis tebal mulai dari batas ulir baut.

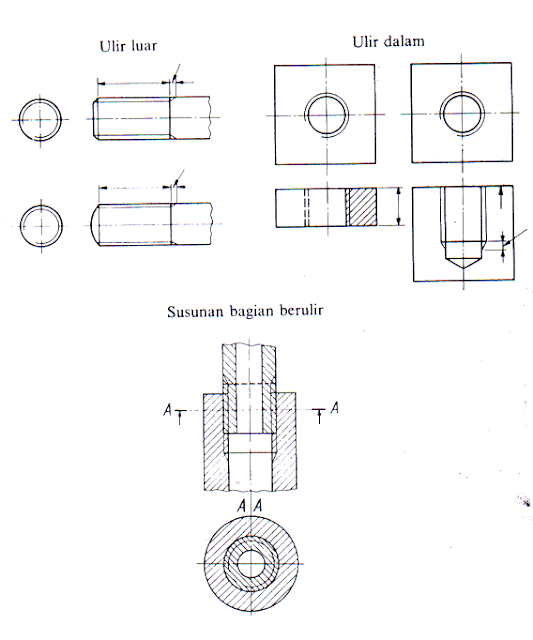

Gambar 2. Penyajian Ulir

Penunjukan ulir

Beberapa sifat ulir harus diperinci pada ujung garis penunjuk, yang berpangkal pada diameter luar, sesuai susunan di bawah ini:

Contoh penunjukan ulir :

Gambar 3. Keterangan pada Ulir

Gambar 4. Cara Penunjukkan Ulir

Bila jenis ulir adala ulir tunggal, maka jumlah lilitannya tidak perlu disebut. Ukuran ulir dinyatakan dengan sebuah lambang, yang menentukan jenis ulirnya (dengan huruf, misalnya M untuk ulir metrik, W untuk ulir Withworth dsb.), diameter luar dan jarak antara atau jumlah ulir tiap inci. Contoh -contoh gambar bagian-bagian berulir diperlihatkan pada gambar 3 menunjukkan jenis, ukuran, kelas dan konfigurasi permukaan ulir.

Cara membaca gambar baut dan mur

Hampir semua jenis mes in mempergunakan baut sebagai alat pengikat, dari macam-macam jenis dan ukuran. Sesuai dengan tujuannya penggunaan baut, mur dipergunakan bersama-sama dengan baut atau baut tap. Kepala baut dan mur berbentuk segi enam atau segi empat, dan kepalanya digolongkan dalam kepala normal dan kepala tebal. Semuanya ini diperinci dalam standar, pembacaanya tidak digambar, tetapi dinya takan dengan keterangan.
Pada umumnya baut dan mur tidak digambar untuk tujuan pembuatan, tetapi dalam gambar susunan kadang-kadang digambar bersama-sama menurut perbandingan dengan diameter luar, seperti pada gambar 5.

Cara-cara Membaca Gambar Sekerup Mesin

Sekerup mesin dipergunakan untuk mengikat bagian-bagian dengan beban rendah, dan ukurannya lebih kecil dari pada diameter sekerupnya. Pembacaan penunjukan dan spesifikasi sekerup mesin ditentukan dalam standar. Pada umumnya sekerup mesin ini tidak digambar, kecuali pada gambar susunan. Cara- cara membaca gambar sekerup dapat dengan mudah seperti pada Gambar 7 menurut ukuran-ukuran dalam stundar.

Gambar 7. Macam-Macam Bentuk Sekerup
